Vérification et remises à niveau189
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Etant donné qu'utiliser une huile de bo
nne qualité est indispensable au bon
fonctionnement du moteur et à sa longévité, l'huile utilisée lors des vidanges
ou dans le cas d'appoint devra touj ours être conforme aux normes VW.
S'il n'est pas possible de trouver une huile conforme aux normes VW, vous ne
pourrez utiliser que de l'huile confor me aux caractéristiques des spécifica-
tions ACEA ou API et avec le type de viscosité approprié à température
ambiante. L'usage de ces huiles peut avoir des répercussions sur les perfor-
mances du moteur, comme par exemple, des temps de démarrage plus longs, une consommation de carburant plus élevée et une plus grande quan-
tité d'émissions de gaz.
Lors de la vidange, on peut mélanger des huiles différentes si elles sont
conformes aux spécifications VW.
Les spécifications qui sont indiquées sur la page suivante (normes VW)
doivent être mentionnées sur le bidon
de l'huile de service; lorsque les
normes propres aux moteurs à essence et diesel sont mentionnées ensem-
bles sur le bidon, cette huile pourra être parfaitement utilisée sur les deux
types de moteurs.
Propriétés des huilesViscosité
Le type de viscosité de l’huile sera choisi en fonction du diagramme repro-
duit. Si la température extérieure dépasse pendant un court laps de temps les
limites figurant sur l'échelle, il ne sera pas nécessaire de procéder à la
vidange de l'huile.
Fig. 122 Types d'huile en
fonction de la tempéra-
ture
COR_FRA_0707 Seite 189 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau

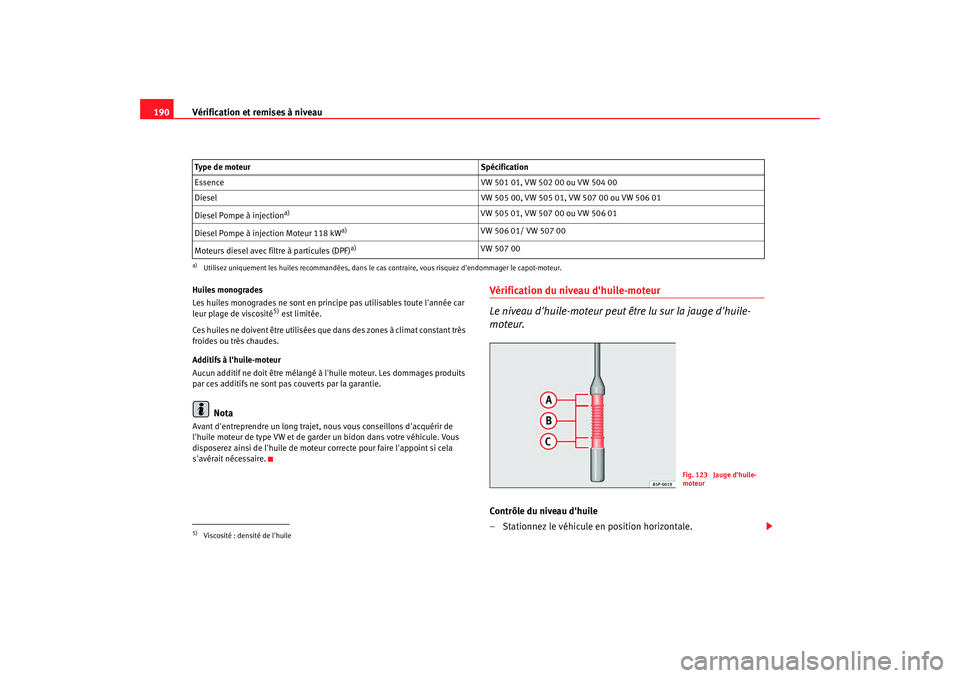

190Huiles monogrades
Les huiles monogrades ne sont en prin cipe pas utilisables toute l'année car
leur plage de viscosité
5) est limitée.
Ces huiles ne doivent être utilisées que dans des zones à climat constant très
froides ou très chaudes.
Additifs à l'huile-moteur
Aucun additif ne doit être mélangé à l'huile moteur. Les dommages produits
par ces additifs ne sont pas couverts par la garantie.
Nota
Avant d'entreprendre un long trajet, n ous vous conseillons d'acquérir de
l'huile moteur de type VW et de gard er un bidon dans votre véhicule. Vous
disposerez ainsi de l'huile de moteur correcte pour faire l'appoint si cela
s'avérait nécessaire.
Vérification du niveau d'huile-moteur
Le niveau d'huile-moteur peut être lu sur la jauge d'huile-
moteur.Contrôle du niveau d'huile
– Stationnez le véhicule en position horizontale.
Type de moteur Spécification
Essence VW 501 01, VW 502 00 ou VW 504 00
Diesel VW 505 00, VW 505 01, VW 507 00 ou VW 506 01
Diesel Pompe à injection
a)
a)Utilisez uniquement les huiles recommandées, dans le cas contraire, vous risquez d'endommager le capot-moteur.
VW 505 01, VW 507 00 ou VW 506 01
Diesel Pompe à injection Moteur 118 kW
a)
VW 506 01/ VW 507 00
Moteurs diesel avec filtre à particules (DPF)
a)
VW 507 00
5)Viscosité : densité de l'huile
Fig. 123 Jauge d'huile-
moteur
COR_FRA_0707 Seite 190 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau191
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

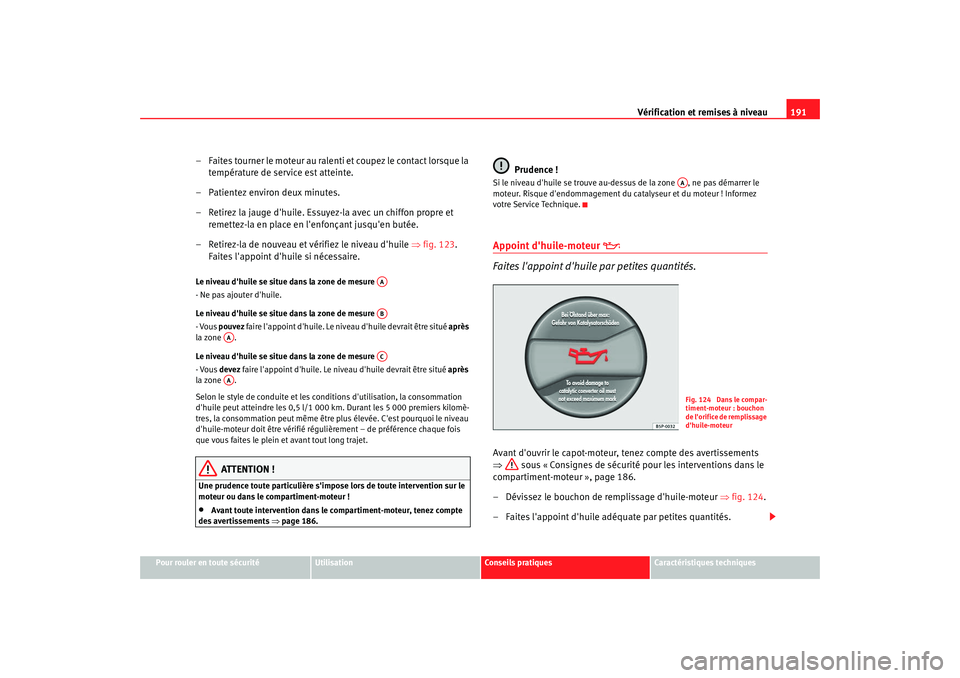

– Faites tourner le moteur au ralenti et coupez le contact lorsque la
température de service est atteinte.
– Patientez environ deux minutes.
– Retirez la jauge d'huile. Essuyez-la avec un chiffon propre et remettez-la en place en l'enfonçant jusqu'en butée.
– Retirez-la de nouveau et vérifiez le niveau d'huile ⇒fig. 123.
Faites l'appoint d'huile si nécessaire.Le niveau d'huile se situe dans la zone de mesure
- Ne pas ajouter d'huile.
Le niveau d'huile se situe dans la zone de mesure
- Vous pouvez faire l'appoint d'huile. Le niveau d'huile devrait être situé après
la zone .
Le niveau d'huile se situe dans la zone de mesure
- Vous devez faire l'appoint d'huile. Le niveau d'huile devrait être situé après
la zone .
Selon le style de conduite et les cond itions d'utilisation, la consommation
d'huile peut atteindre les 0,5 l/1 000 km . Durant les 5 000 premiers kilomè-
tres, la consommation peut même être plus élevée. C'est pourquoi le niveau
d'huile-moteur doit être vérifié rég ulièrement – de préférence chaque fois
que vous faites le plein et avant tout long trajet.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 186.
Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Informez
votre Service Technique.Appoint d'huile-moteur


Faites l'appoint d'huile par petites quantités.
Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 186.
– Dévissez le bouchon de remplissage d'huile-moteur ⇒fig. 124.
– Faites l'appoint d'huile adéquate par petites quantités.
AAAB
AA
AC
AA
AAFig. 124 Dans le compar-
timent-moteur : bouchon
de l'orifice de remplissage
d'huile-moteur
COR_FRA_0707 Seite 191 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau
192
– Entretenez régulièrement votre véhicule en vérifiant le niveau d'huile pour éviter d'ajouter trop d'huile par inadvertance.
– Dès que le niveau d'huile atteint la zone , revissez soigneuse- ment le bouchon de l'orifice de remplissage.Pour connaître l'emplacement de l'orifice de remplissage d'huile-moteur,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 247.
Spécifications d'huile-moteur ⇒ page 188.
ATTENTION !
L'huile est facilement inflammable ! Lorsque vous faites l'appoint, évitez de
renverser de l'huile sur les parties brûlantes du moteur.
Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Prenez
contact avec un atelier spécialisé.
Conseil antipollution
Le niveau d'huile ne doit en aucun cas dépasser la zone . Sinon, de l'huile
risque d'être aspirée par l'aération de ca rter-moteur et parvenir dans l'atmos-
phère par l'intermédiaire du système d'échappement.
Vidange d'huile-moteur
La vidange d'huile-moteur doit être effectuée dans le cadre
des travaux d'entretien.Nous vous recommandons de faire effectuer la vidange d'huile par un Service
Techn iqu e.
La périodicité de la vidange d'huile- moteur est indiquée dans le Programme
d'entretien.
ATTENTION !
N'effectuez la vidange d'huile-moteur vous-même que si vous possédez les
connaissances requises pour ce type de travail !•
Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ page 186, « Consignes de sécurité pour les interventions dans le
compartiment-moteur ».
•
Laissez refroidir le moteur. Du liquide de refroidissement chaud peut
occasionner des brûlures !
•
Portez des lunettes de protection – risque de brûlures corrosives par
projections d'huile.
•
Gardez votre bras à l'horizontale lorsque vous dévissez la vis de
vidange d'huile à la main afin d'éviter que l'huile qui s'écoule ne dégouline
le long de votre bras.
•
Si votre peau est entrée en contact avec de l'huile-moteur, lavez-la
soigneusement.
•
L'huile est toxique ! Conservez l'huile usagée hors de portée des
enfants avant de l'éliminer.
ABAA
AA
COR_FRA_0707 Seite 192 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau193
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Prudence !
Ne mélangez pas d'additifs aux huiles-moteur. Risque d'avarie du moteur !
Les dommages résultant de l'utilisation de tels additifs sont exclus de la
garantie.
Conseil antipollution
•
En raison du problème posé par l'él imination de l'huile, ainsi que des
outils spéciaux nécessaires et des connaissances techniques requises pour
ce type de travail, nous vous conseillons de faire effectuer la vidange de
l'huile-moteur et le remplacement du filtre dans un Service Technique.
•
L'huile usagée ne doit en aucun cas parvenir dans les égouts ou s'infiltrer
dans le sol.
•
Pour récupérer l'huile usagée, utilisez un récipient spécialement prévu à
cet effet. Celui-ci doit être suffisamme nt grand pour pouvoir recueillir toute
l'huile contenue dans votre moteur.
Liquide de refroidissementSpécifications du liquide de refroidissement
Le liquide de refroidissement est un mélange constitué d'eau
et d'au moins 40% d'additif de liquide de refroidissement.Le système de refroidissement doit être rempli d'un mélange constitué d'eau
et d'une proportion minimale de 40 % de notre additif de liquide de refroidis-
sement G 12+ ou d'un additi f conforme à la spécification TL-VW 774 F (recon-
naissable à sa couleur lilas). Ce mélange offre non seulement une protection
antigel jusqu'à –25
°C, mais protège également et avant tout les pièces en
alliag
e léger du circuit de refroidisseme nt contre la corrosion. En outre, il empêche l'entartrage et élève nettement
le point d'ébullition du liquide de
refroidissement.
La proportion d'additif de liquide de refroidissement doit toujours être de
40% minimum, même si de l'antigel ne s'avère pas nécessaire lorsque le
climat est chaud.
Si, pour des raisons climatiques, une protection antigel plus importante est
nécessaire, la proportion d'additif de liquide de refroidissement G 12+ peut
être augmentée. La proportion de cet a dditif de liquide de refroidissement ne
doit toutefois pas dépasser 60%, la protection antigel risquant sinon de
perdre son efficacité. De plus, l'effet de refroidissement risque de diminuer.
Le mélange avec une proportion de 60% de liquide de refroidissement assure
un e protection antigel jusqu'à environ –40
°C.
ATTENTION !
•
L'additif de liquide de refroidissement est nuisible à la santé. Il y a
risque d'intoxication ! L'additif de liquide de refroidissement doit toujours
être conservé dans son bidon d'origine et tenu hors de portée des enfants.
Cette recommandation est également valable pour le liquide de refroidisse-
ment vidangé.
•
La proportion d'additif de liquide de refroidissement G 12+ doit corres-
pondre à la température ambiante minimale prévisible. Le liquide de refroi-
dissement risque sinon de geler lorsque les températures sont extrême-
ment basses et entraîner ainsi une immobilisation du véhicule. Le
chauffage ne fonctionnant pas non plus, il y a risque d'engelures !Prudence !
•
Les autres additifs risquent avant tout de réduire considérablement l'effi-
cacité de la protection anticorrosion. Les dommages qui en résultent peuvent
entraîner une perte de liquide de refroidissement et causer des dégâts impor-
tants au moteur.
COR_FRA_0707 Seite 193 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau
194•
Vous pouvez mélanger l'additif de liquide de refroidissement G 12+ (de
couleur lilas) avec l'additif G 12 (de couleur rouge) ou l'additif G 11. Il ne faut
pas mélanger le G12 (de couleur rouge) avec le G 11.
Vérification du niveau et appoint de liquide de refroidissement

Un niveau de liquide de refroidissement correct est important
pour le fonctionnement irrépr ochable du système de refroi-
dissement du moteur.Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 186.
Ouverture du vase d'expansion du liquide de refroidissement
– Arrêtez le moteur et laissez-le refroidir. – Pour éviter de vous brûler, couvrez le bouchon du vase d'expan-
sion du liquide de refroidissement avec un gros chiffon épais,
puis dévissez-le avec précaution ⇒.
Contrôle du niveau de liquide de refroidissement
– Regardez dans le vase d'expansion ouvert pour y relever le niveau de liquide de refroidissement.
– Si le niveau de liquide de refroidissement du vase d'expansion est inférieur au repère « MIN », faites l'appoint de liquide de
refroidissement.
Appoint du liquide de refroidissement
– Ne faites l'appoint qu'avec du liquide de refroidissement neuf.
– Veillez à ne pas remplir le vase d'expansion au-delà du repère «MAX».
Fermeture du vase d'expansion du liquide de refroidissement
– Revissez le bouchon à fond.
Pour connaître l'emplacement du vase d'expansion de liquide de refroidisse-
ment, reportez-vous à la figure correspondante représentant le comparti-
ment-moteur ⇒page 247.
Le liquide de refroidissement, que vous utilisez pour faire l'appoint, doit être
conforme à des spécifications bien précises ⇒page 193. Si, en cas
d'urgence, vous ne disposez pas d' additif de liquide de refroidissement
G 12+, nous vous conseillons de ne pas utiliser d'autre additif. Dans ce cas,
faites d'abord l'appoint uniquement avec de l'eau, puis rétablissez la propor-
tion correcte du mélange le plus rapi dement possible avec l'additif prescrit
⇒ page 193.
Pour faire l'appoint, n'utilisez que du liquide de refroidissement neuf.
Fig. 125 Dans le compar-
timent-moteur : bouchon
du vase d'expansion du
liquide de refroidissement
COR_FRA_0707 Seite 194 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau195
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Ne faites l'appoint que jusqu'au repè
re « MAX ». Le surplus de liquide de
refroidissement étant sinon refoulé hors du circuit de refroidissement en cas
de réchauffement.
L' additif de liquide de refroidiss ement G 12+ de couleur lilas peut être
mélangé avec du G 12 de couleur rouge ou avec du G 11.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 186.
•
Lorsque le moteur est chaud ou brûlant, le système de refroidissement
est sous pression ! N'ouvrez jamais le bouchon du vase d'expansion du
liquide de refroidissement tant que le moteur est chaud. Risq ue de
brûlures !Prudence !
•
Si le liquide contenu dans le vase d'expansion du liquide de refroidisse-
ment est marron, c'est que le G 12 a été mélangé à un autre liquide de refroi-
dissement. Dans ce cas, faites immédiatement vidanger le liquide de refroi-
dissement, le moteur risquant sinon d'être endommagé !
•
En cas de pertes importantes de liquide de refroidissement, il est
conseillé de ne faire l'appoint qu'après le refroidissement du moteur. Vous
éviterez ainsi d'endommager le moteur. Une perte de liquide de refroidisse-
ment importante indique l'existence d'éventuels défauts d'étanchéité du
système de refroidissement. Rendez-vous immédiatement dans un atelier
spécialisé et évitez tout déplacement inutile. Risque d'avarie du moteur !
Liquide de lave-glace et balais d'essuie-glaceAppoint du liquide de lave-glace

Il est conseillé de toujours mélanger l'eau de lave-glace avec
du nettoyant pour glaces.Le lave-glace et le lave-projecteurs sont alimentés avec du liquide contenu
dans le réservoir de liquide de lave-glace situé dans le compartiment-moteur.
Il a une capacité d'environ 2 litres ; et pour les véhicules avec lave-phares*
elle est de 4,5 litres.
Le réservoir se trouve à droite du compartiment-moteur.
De l'eau pure ne suffit pas pour nettoyer parfaitement les glaces. C'est pour-
quoi nous vous recommandons d'ajouter toujours du produit nettoyant pour
glaces à l'eau de lave-glace. Il existe sur le marché des produits lave-glace
homologués avec un grand pouvoir détergent et antigel, ils peuvent ainsi être
utilisés toute l'année. Veuillez vous conformer aux indications de mélange
figurant sur l'emballage.
Fig. 126 Dans le compar-
timent-moteur : bouchon
du réservoir de lave-glace
COR_FRA_0707 Seite 195 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau
196
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 186.Prudence !
•
Ne mélangez en aucun cas de l'antigel pour radiateurs ou d'autres addi-
tifs avec le liquide de lave-glace.
•
Utilisez exclusivement du nettoyant p our glaces de qualité reconnue avec
la proportion prescrite par le fabricant. D'autres nettoyants ou solutions
savonneuses peuvent obstruer les minuscules orifices des gicleurs à jet en
éventail.
Remplacement des balais d'essuie-glace
Si les balais d'essuie-glace de votre véhicule sont en parfait
état, vous profiterez d'une meilleure visibilité. S'ils sont
abîmés, il faut les remplacer immédiatement.Démontage du balai
– Soulever le bras de l'essuie-glace.
– Appuyer sur la touche de sécurité.
– Décrochez le balai d'essuie-glace du bras d'essuie-glace.
Montage du balai
– E m b o î t e z l e b a la i d a n s l e b r a s d e l ' e ss u i e - g la ce j u s q u ' à e n t e n d r e
clic.
– S'assurez-vous que la palette soit dirigée vers le bas quand vous montez le balai avec palette relevable intégrée.
Fig. 127 Remplacement
balai essuie-glace
COR_FRA_0707 Seite 196 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau197
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

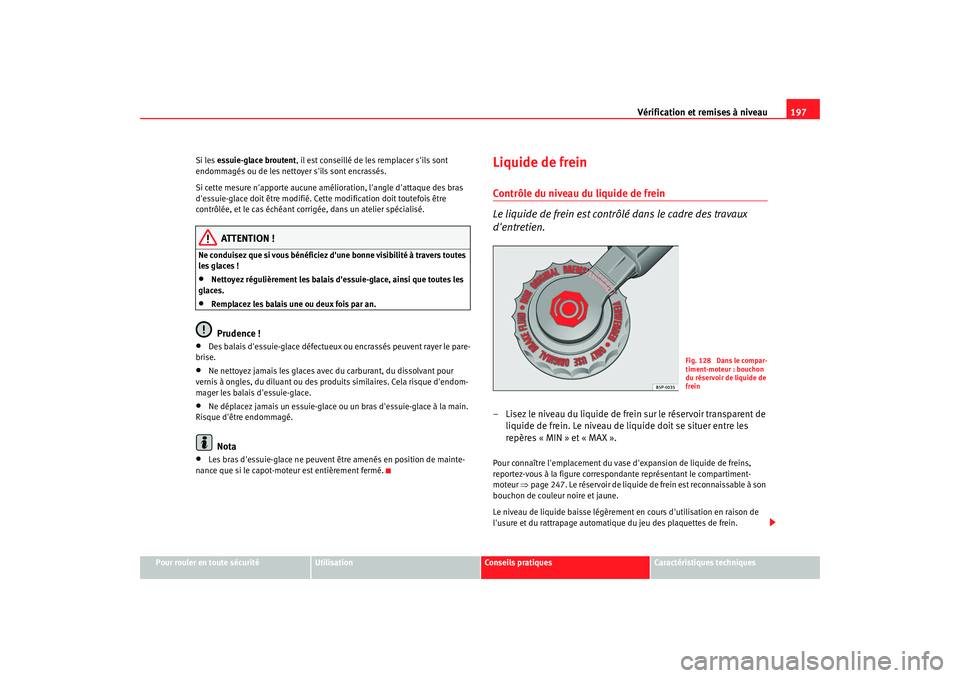

Si les
essuie-glace broutent , il est conseillé de les remplacer s'ils sont
endommagés ou de les nettoyer s'ils sont encrassés.
Si cette mesure n'apporte aucune am élioration, l'angle d'attaque des bras
d'essuie-glace doit être modifié. Cette modification doit toutefois être
contrôlée, et le cas échéant corrigée, dans un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les glaces !•
Nettoyez régulièrement les balais d' essuie-glace, ainsi que toutes les
glaces.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d'essuie-glace défectueux ou encrassés peuvent rayer le pare-
brise.
•
Ne nettoyez jamais les glaces avec du carburant, du dissolvant pour
vernis à ongles, du diluant ou des produits similaires. Cela risque d'endom-
mager les balais d'essuie-glace.
•
Ne déplacez jamais un essuie-glace ou un bras d'essuie-glace à la main.
Risque d'être endommagé.Nota
•
Les bras d'essuie-glace ne peuvent être amenés en position de mainte-
nance que si le capot-moteur est entièrement fermé.
Liquide de freinContrôle du niveau du liquide de frein
Le liquide de frein est contrôlé dans le cadre des travaux
d'entretien.– Lisez le niveau du liquide de frein sur le réservoir transparent de liquide de frein. Le niveau de liquide doit se situer entre les
repères «MIN» et «MAX».Pour connaître l'emplacement du vase d'expansion de liquide de freins,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 247. Le réservoir de liquide de frein est reconnaissable à son
bouchon de couleur noire et jaune.
Le niveau de liquide baisse légèrement en cours d'utilisation en raison de
l'usure et du rattrapage automatique du jeu des plaquettes de frein.
Fig. 128 Dans le compar-
timent-moteur : bouchon
du réservoir de liquide de
frein
COR_FRA_0707 Seite 197 Donnerstag, 2. August 2007 11:29 11

Vérification et remises à niveau

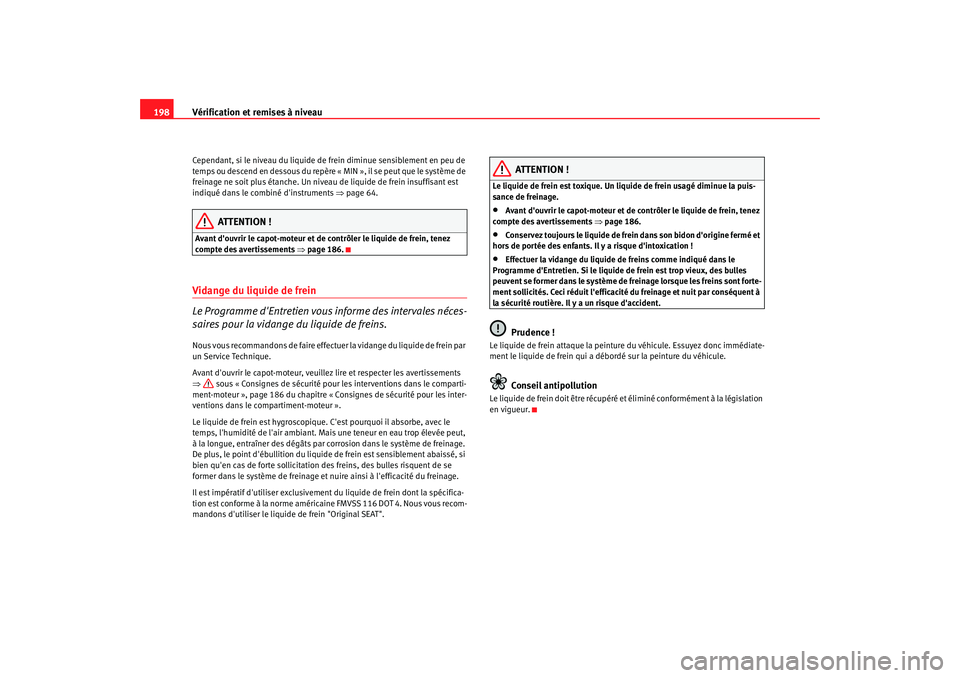

198Cependant, si le niveau du liquide de frein diminue sensiblement en peu de
temps ou descend en dessous du repère « MIN », il se peut que le système de
freinage ne soit plus étanche. Un nive au de liquide de frein insuffisant est
indiqué dans le combiné d'instruments ⇒page 64.
ATTENTION !
Avant d'ouvrir le capot-moteur et de contrôler le liquide de frein, tenez
compte des avertissements ⇒page 186.Vidange du liquide de frein
Le Programme d'Entretien vous informe des intervales néces-
saires pour la vidange du liquide de freins.Nous vous recommandons de faire effect uer la vidange du liquide de frein par
un Service Technique.
Avant d'ouvrir le capot-moteur, veuillez lire et respecter les avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le comparti-
ment-moteur », page 186 du chapitre « Consignes de sécurité pour les inter-
ventions dans le compartiment-moteur ».
Le liquide de frein est hygroscopique. C'est pourquoi il absorbe, avec le
temps, l'humidité de l'air ambiant. Ma is une teneur en eau trop élevée peut,
à la longue, entraîner des dégâts par corrosion dans le système de freinage.
De plus, le point d'ébullition du liquid e de frein est sensiblement abaissé, si
bien qu'en cas de forte sollicitation des freins, des bulles risquent de se
former dans le système de freinage et nuire ainsi à l'efficacité du freinage.
Il est impératif d'utiliser exclusivement du liquide de frein dont la spécifica-
tion est conforme à la norme américaine FMVSS 116 DOT 4. Nous vous recom-
mandons d'utiliser le liquide de frein "Original SEAT".
ATTENTION !
Le liquide de frein est toxique. Un liquide de frein usagé diminue la puis-
sance de freinage.•
Avant d'ouvrir le capot-moteur et de contrôler le liquide de frein, tenez
compte des avertissements ⇒ page 186.
•
Conservez toujours le liquide de frein dans son bidon d'origine fermé et
hors de portée des enfants. Il y a risque d'intoxication !
•
Effectuer la vidange du liquide de freins comme indiqué dans le
Programme d'Entretien. Si le liquide de frein est trop vieux, des bulles
peuvent se former dans le système de freinage lorsque les freins sont forte-
ment sollicités. Ceci réduit l'efficacité du freinage et nuit par conséquent à
la sécurité routière. Il y a un risque d'accident.Prudence !
Le liquide de frein attaque la peinture du véhicule. Essuyez donc immédiate-
ment le liquide de frein qui a débordé sur la peinture du véhicule.
Conseil antipollution
Le liquide de frein doit être récupéré et éliminé conformément à la législation
en vigueur.
COR_FRA_0707 Seite 198 Donnerstag, 2. August 2007 11:29 11
